53.61

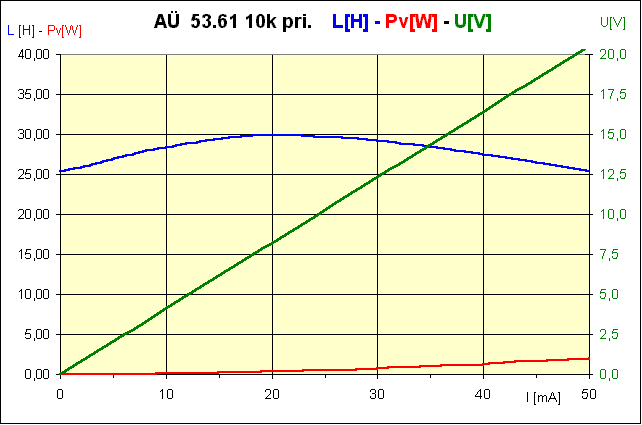

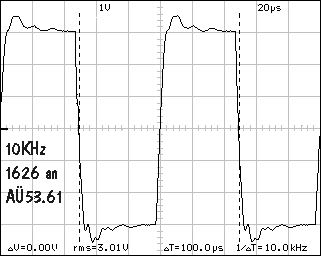

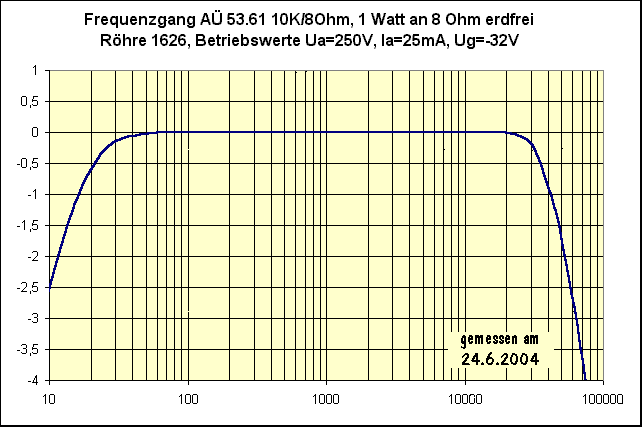

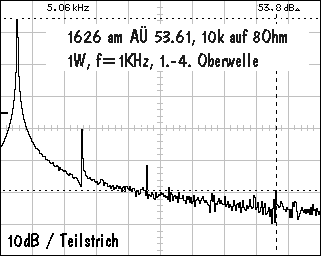

Dieser AÜ wurde speziell für kleine Endtrioden wie die 10 oder 1626 entworfen, für den Betrieb bei einem Anodenstrom von 20..25mA.

Für den Betrieb von leistungshungrigen Kopfhörern gibt es die Variante 53.61U100 mit Ausgangsimpedanzen von 50,100 und 200 Ohm. Anwendungen sind z.B. Umbau des Darling oder die Umrüstung auf Übertragerausgang des Kopfhörerverstärkers mit der C3g von Heinrich Siemens. Speziell für niederohmige Hörer erfolgt dabei eine bessere Anpassung an die Last. Ein Hörer mit 64 Ohm (z.B. AKG701) wird damit recht genau an den in diesem Projekt propagierten Ra von 6,8K angepaßt, wenn der AÜ in der Beschaltung 10K auf 100 Ohm verwendet wird.

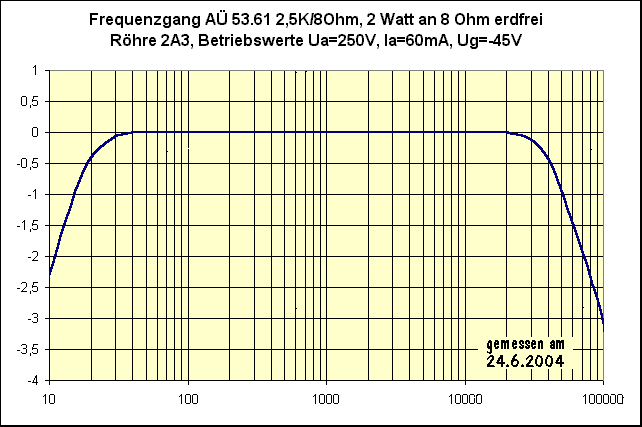

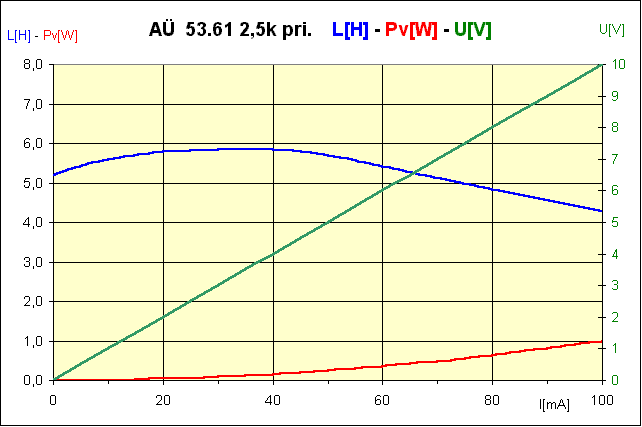

In Beschaltung für 2,5K Anodenwiderstand ergibt sich folgender Frequenzgang und Induktivität ( an einer 2A3, bei 3,5W und Tiefbaß wird wohl schnell die Kernsättigung spürbar, diese Konstellation ist eher was für Stimmenwiedergabe oder Betrieb bei 1-2 Watt an wirkungsgradstarken Hornlautsprechern.)

Bestellung per email
