53.83

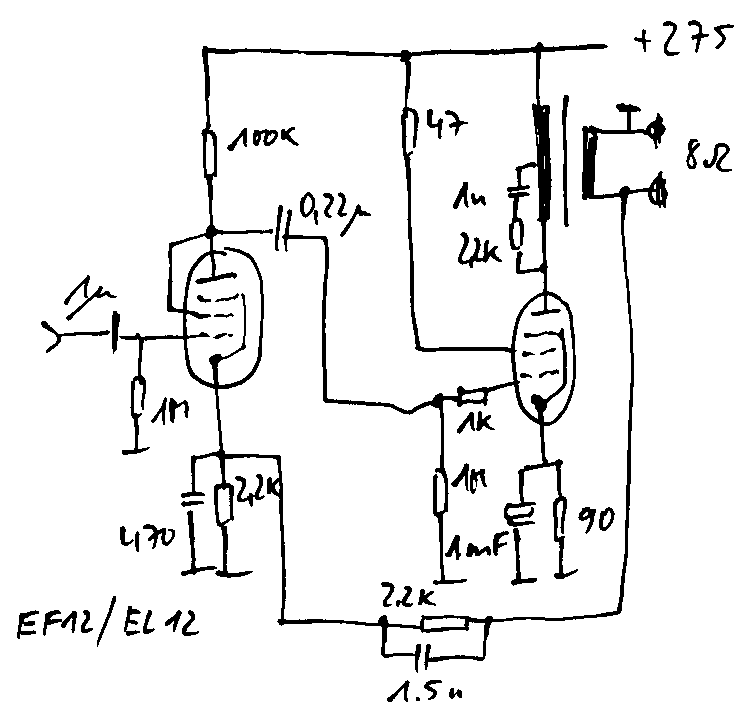

Der 53.83 ist vorgesehen für den Einsatz mit einer EL12, hier eine getestete Schaltung

mit der starken Gegenkopplung werden hervorragende Klirrwerte erzielt, allerdings bei einer hohen notwendigen Eingangsspannung, etwa 2,2Veff für 2 Watt.

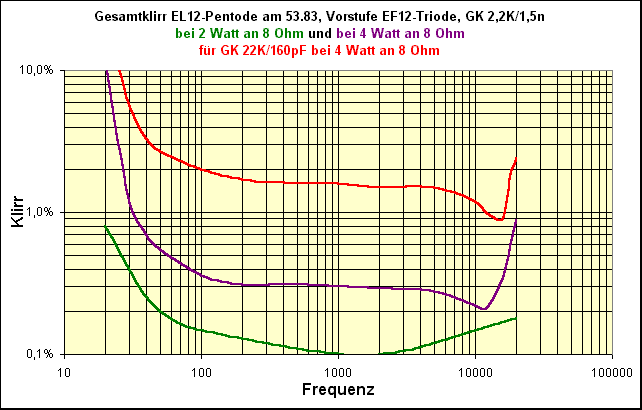

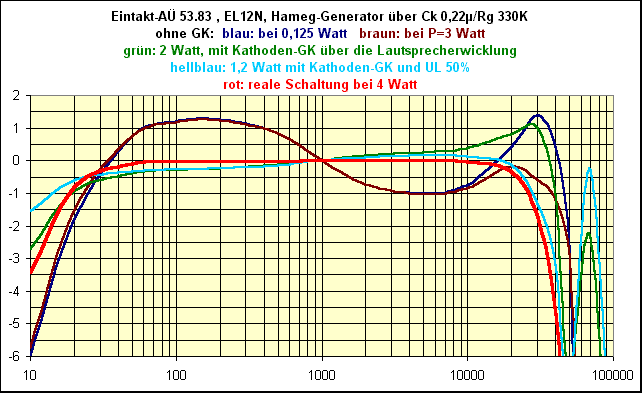

Eine Verringerung der Gegenkopplung durch Änderung des RC-Gliedes auf 22k/160pF und wegfall des 470p an der Kathode der EF12 erhöht die EIngangsempfindlichkeit auf ca. 0,76Veff für 4 Watt Ausgangsleistung. Der Frequenzgang verschlechtert sich geringfügig, allerdings wird der Klirr auch größer. Siehe dazu die Diagramme.

Bestellung per email
