ZF-Bandfilter

Speziell für Röhrenschaltungen geeignete ZF-Bandfilter mit entsprechenden LC-Verhältnissen und Resonanzwiderständen stellen wir in 2 Ausführungen her:

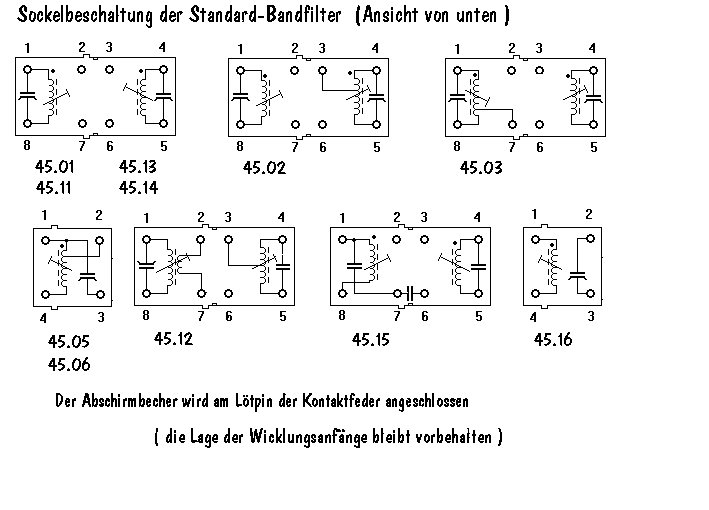

Serie 45: Bandfilter und Einzelkreise für Leiterplattenmontage

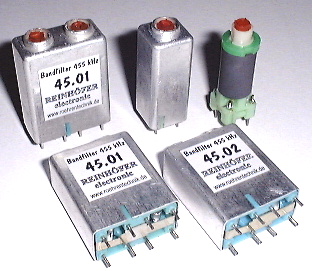

Bandfilter Serie 45

Für die Bandfilter und HF-Spulen passendes Abgleichwerkzeug mit gerändeltem Griffstück, Aluminium

StB-Werkzeug                                8,- EUR

Typ

Bauform

Anwendung

Bemerkungen

Preis/Stück

45.01

2-Kreis-StB

2-Kreis-Bandfilter 455 KHz

kreis-C 150pF, Güte >240, Kopplung einstellbar

8,- EUR

45.02

2-Kreis-StB

2-Kreis-Demodulatorfilter 455 KHz

wie 45.01, Sekundärkreis angezapft

9,- EUR

45.03

2-Kreis-StB

2-Kreis-Bandfilter 455 KHz

wie 45.01, niederohmige Ankopplung für Triodenmischer

9,- EUR

45.05

1-Kreis-StB

Einzelkreis 455 KHz

Einsatz zum Ausgleich der Einsattelung bei Mehrkreisfiltern

6,- EUR

45.06

1-Kreis-StB

Sperr-/Saugkreis 455 KHz

ohne Abschirmung, sehr hohe Güte

5,- EUR

45.11

2-Kreis-StB

2-Kreis-Bandfilter 10,7 MHz

Kreis-C 33pF, zur Stufenkopplung

7,- EUR

45.12

2-Kreis-StB

2-Kreis-Ratiofilter 10,7 MHz

Kreis-C 33pF, für Ratiodetektor

9,- EUR

45.15

2-Kreis-StB

2-Kreis-Bandfilter 10,7 MHz

speziell für Vierkreisfilter und Tunerankopplung

8,- EUR

45.16

1-Kreis-StB

Einzelkreis 10,7 MHz

Kreis-C 33pF, L und C einzeln zugänglich

5,- EUR

Der Einzelkreis 45.06 als ZF-Saug- / Sperrkreis in Reihen- oder Parallelresonanz ist ohne Abschirmbecher. Dadurch wird eine besonders hohe Kreisgüte erreicht da der dämpfende Einfluß der Abschirmung entfällt

Das Filter 45.15 ist besonders zur Tunerankopplung und für den Aufbau von Vierkreisfiltern gedacht, die kreiskapazität eines Kreises läßt sich durch Reihenschaltung der beiden integrierten 33p-Kondensatoren halbieren, um höhere Schaltkapazitäten auszugleichen. Zusätzlichergibt sich dadurch die Möglichkeit, 2 Filter mit kapazitiver Stromkopplung zu koppeln.

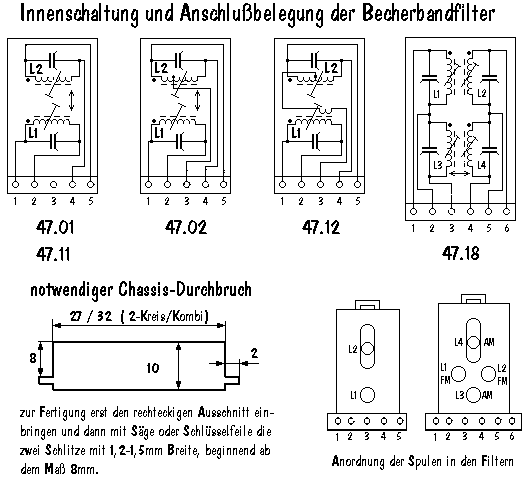

Serie 47 : runde Becherfilter für Chassismontage, seitlicher Abgleich

Typ

Bauform

Anwendung

Bemerkungen

Preis/Stück

47.01

30 x 60

2-Kreis-Bandfilter 455 KHz

kreis-C 150pF, Güte >240, Kopplung einstellbar

9,- EUR

47.02

30 x 60

2-Kreis-Demodulatorfilter 455 KHz

wie 47.01, Sekundärkreis angezapft

9,50 EUR

47.11

30 x 60

2-Kreis-Bandfilter 10,7 MHz

Kreis-C 33pF, Kopplung einstellbar

9,- EUR

47.12

30 x 60

2-Kreis-Ratiofilter 10,7 MHz

Kreis-C 33pF, für Ratiodetektor, Kopplung einstellbar

11,- EUR

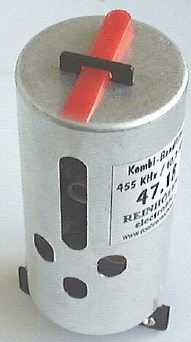

47.18

35 x 70

2+2-Kreis-Kombifilter

für kombinierte ZF 455KHz + 10,7 MHz, Kopplung 455KHZ einstellbar, 10,7MHz fest

14,- EUR

Einbau der Becherfilter:

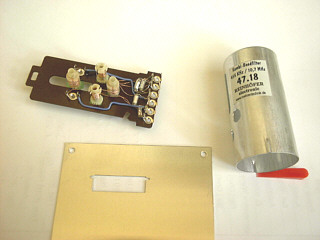

1. Zerlegen des Filters

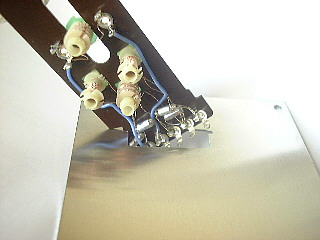

2. Einfädeln der Filterplatte mit dem schrägen Schlitz in die Chassisöffnung

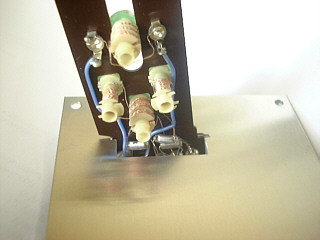

3. die Filterplatte senkrecht aufrichten...

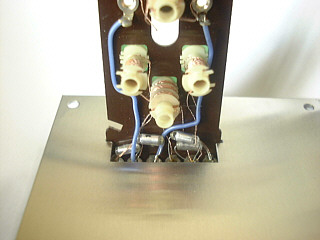

4. ... zentrieren und etwas nach oben ziehen

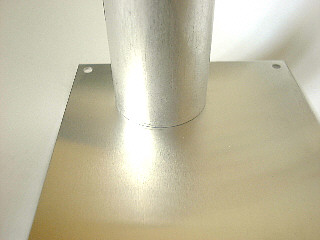

5. Becher aufsetzen und mit dem Keil verspannen, das Filter sollte nun fest auf dem Blech sitzen

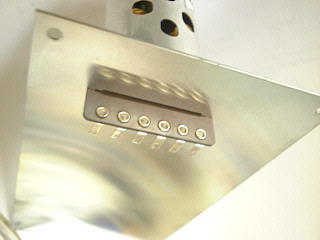

6. so sieht das dann von unten aus, Blickrichtung auf die Abstimm-Öffnungen

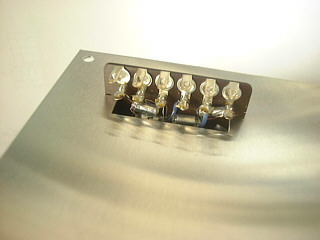

7. Blick auf die Lötösen im Chassis

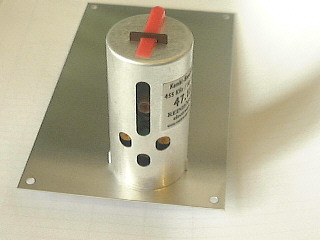

8. Ansicht von oben auf das montierte Filter

Bestellung per email
