Einzelkreise

HF-Spulenkörper mit Kern

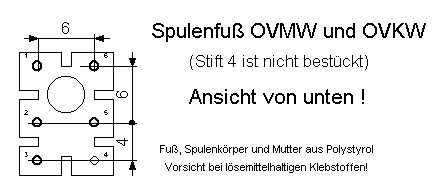

Für den Selbstbau von Vorkreis- und Oszillatorspulen für die AM-Empfangsbereiche geeignete Spulenbausätze mit 5-stiftigem Fuß für Leiterplattenmontage oder Verdrahtung auf Lötösenleisten ähnlich den Standardbandfilter-Armaturen. Für LW und MW ist eine Ferrithülse mit Befestigungsmutter dabei, damit wird eine höhere Spulengüte bei reduzierter Windungszahl möglich. Als zusätzliche Möglichkeit gibt es eine Ankoppelspule für die Antenne, die ebenfalls auf das Gewinde am Spulenkopf aufgeschraubt werden kann.

OVMW
Abgleichwerkzeug
OVKW
StB-Asp

Typ

Bauform

Frequenzbereich

Kennfarbe

Preis / Stück

OVMW

3-Kammer-Spk. mit Ferrithülse

LW und MW

rot

1,50 EUR

StB-ASp

Ankoppelspule

LW und MW



-,50 EUR

OVKW

3-Kammer-Spk.

KW...30MHz

orange

1,- EUR

StB-Werkzeug

Abgleichwerkzeug für Filterkerne, Messing



8,- EUR

Hinweis!

Zum Verkleben sollte ein lösemittelfreier Klebstoff verwendet werden oder nur eine sehr geringe Klebermenge zum Einsatz kommen, das verwendete Polystyrol wird sehr schnell angelöst und die Teile verformen sich.

Auch beim Löten ist äußerst vorsichtig zu arbeiten. Drähte vorverzinnen, mehrmals um den Anschluß wickeln und mit einem kleinen Punkt verlöten.

Bestellung per email
