53.48

Dieser Übertrager wurde ähnlich dem 53.49 speziell für den Einsatz mittel- und hochohmiger Kopfhörer an hochohmigen Detektorschaltungen entwickelt. Dabei wurde besonders dem Wunsch nach höheren Impedanzen entsprochen, um besser an Kreise hoher Güten anzupassen.

Die Anregung dazu stammt ebenfalls von Dave Schmarder. Neben den heute üblichen niederohmigen Hörern gibt es eine ganze Reihe alter und auch neuer Kopfhörer mit Impedanzen im Bereich von 200 bis 2000 Ohm, welche ebenfalls auf grund ihrer großen Empfindlichkeit für Detektor-Experimente eingesetzt werden. Auch diese arbeiten optimal angepaßt natürlich wesentlich besser. Da es schwierig ist, alle Anwendungen mit einem einzigen Übertrager abzudecken, wurde der 53.48 speziell für diese Typen entwickelt.

Hier ein paar Meßdaten (bei 1 KHz, 200-Ohm-Ausgang abgeschlossen mit Widerstand 100 Ohm bzw. 200 Ohm):

Impedanz

Rdc[Ohm]

L [H]

Z  (100)

Z  (200)

Ü

200

8

0,02

92

168

1

500

17

0,116

240

430

~1,6

1000

28

0,8

490

880

~2,2

2000

56

1,5

990

1,8k

~3,2

100K

1,8k

25

52k

96k

~22

200K

2,7k

47

107k

188k

~32

300K

3,5k

67

159k

288k

~39

400K

4,1k

87

212k

386k

~45

500K

4,7k

104

266k

486k

50

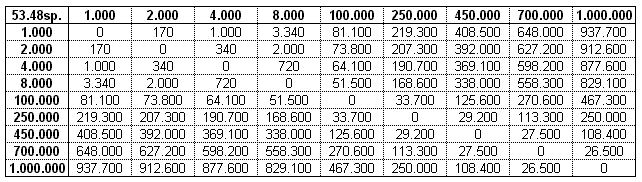

Ein Ableger des 53.48 entstand aus einer Anfrage nach höheren Impedanzen für den Hörer. Dabei habe ich gleichzeitig den Eingangs- Impedanzbereich erweitert und dementsprechend neu gestaffelt. Neben den direkt auf Masse bezogenen Nennimpedanzen lassen sich die Werte aus der untenstehenden Tabelle durch Kombination der Abgriffe nutzen

Mit einer Gesamtwindungszahl von 14.000 Windungen ist es allerdings schon fast unmöglich, einen solchen Übertrager sinnvoll herzustellen. Allein die reine Wickelzeit beträgt rund 90 Minuten, der gesamte Zeitaufwand für die Fertigung liegt bei 2 Stunden.

       53.48 spez.                                    40,- EUR / Stück

Impedanz

Rdc[Ohm]

L [H]

Ü

1000

32

0,68

1

2000

53

1,3

~1,41

4000

130

2,1

~2,0

8000

290

4,0

~2,83

100K

1,8k

26

10

250K

3,0k

59

~15,8

450K

4,8k

100

~21,2

700K

6,7k

142

~26,4

1M

8,6k

192

31,6
